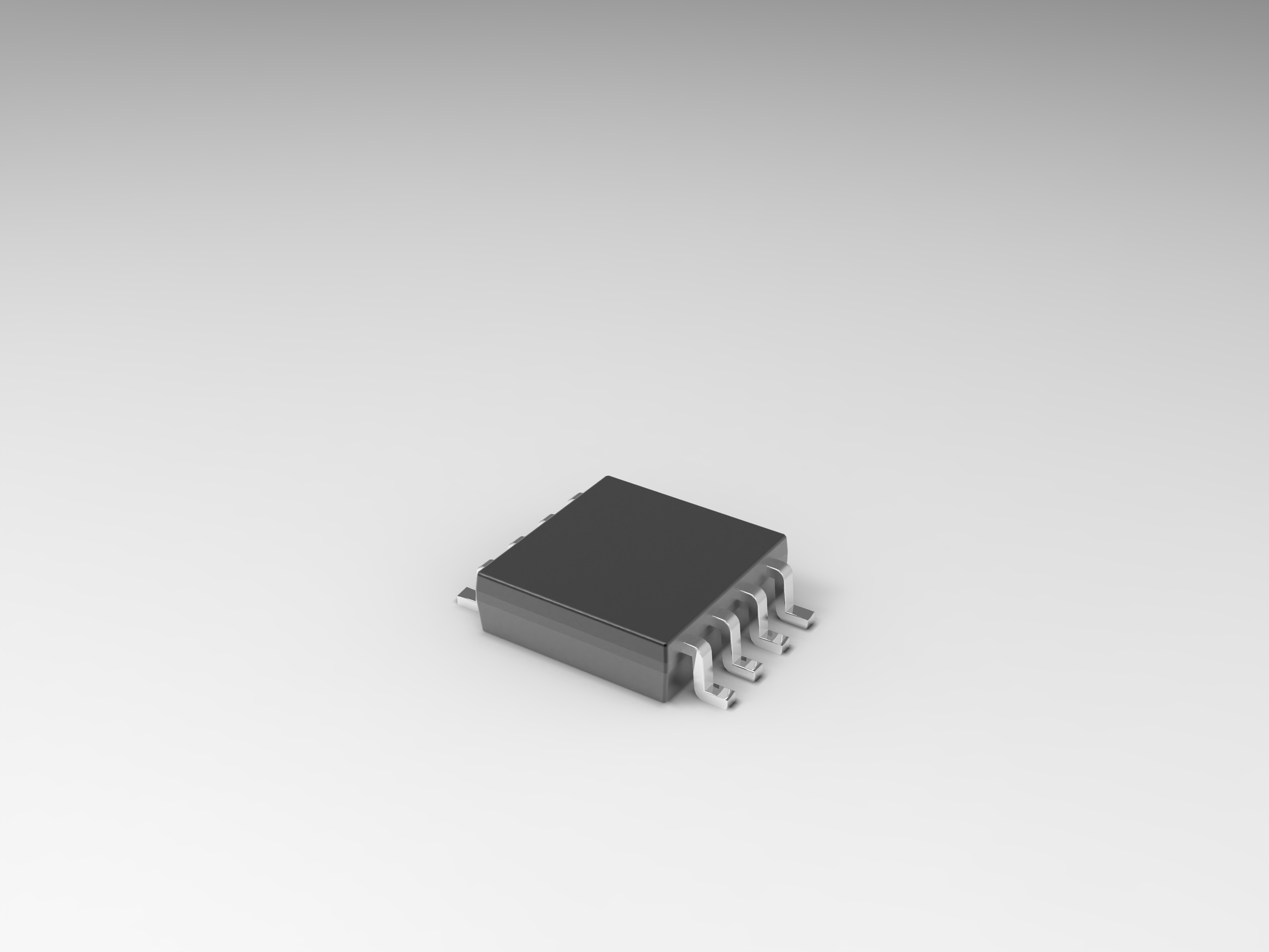

磁阻式离轴磁编码器VCE2765

VCE2755S不带型号

产品详情

产品简介:

VCE2765 是一款基于各向异性磁阻(AMR)技术,针对离轴安装应用而专门开发的磁编码器。它结合AMR 磁阻感应原理和离轴安装磁铁的磁场分布规律,经过专门的算法优化而获得较高的角度精度(<±0.4°),实现 14bit 分辨率的 360°离轴磁场角度检测。基于 AMR 在饱和工作模式下对磁场强度变化不敏感的优势,VCE2765 具备优异的抗震动和抗温度漂移的功能,适用于各种使用环境严苛的场合。VCE2765提供五种不同的角度信号输出方式:SPI、SSI、ABZ、UVW 和 PWM,方便用户根据不同需求而选用。VCE2765磁编码器具备极低的延迟(<4uS),同时支持高达 120000rpm 的高转速,适用于各种典型的需要角度位置反馈和速度检测的应用场景,尤其适用于只能离轴安装编码器的应用。



产品特征:

1 各向异性磁阻(AMR)技术

2 特殊 ASIC 电路设计实现离轴磁场角度的精确测量

3 专用于离轴安装,也可用于在轴安装

4 自动校准,无需电机对拖

5 实现 14 bit 分辨率的 0~360°检测

6 精度:±0.4°

7 接口: SPI, SSI, PWM, ABZ, UVW

8 3 线/4 线 SPI 通信

9 ABZ: 1~4096 线可配置

10 UVW:1~64 对极可配置

11 12 bit 的 PWM 角度输出

12 最大追踪转速 : 120000rpm

13 角度输出延迟 : < 4µs

14 宽电压范围 : 3~5.5V

15 宽温度范围 : -40 ~ 125℃

16 内置 MTP,可多次编程,无需高压编程端口

17 内置温度补偿

18 低磁场阈值检测
